Descrição

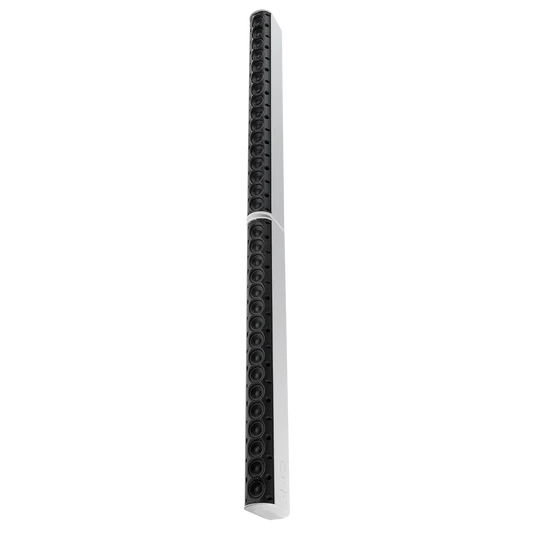

Contando com a Constant Beamwidth Technology™, a CBT 200LA-1 representa um avanço na consistência de controle de padrões e nas opções de cobertura. A caixa usa uma complexa formação de feixes analógica com delay e afinação de amplitude para conseguir uma cobertura consistente. Assim ela evita a inconsistência de feixes verticais, o desequilíbrio na cobertura e as áreas sem cobertura, coisas comuns em caixas de coluna amplificadas ou não. A CBT 200LA-1 consiste em dois módulos de caixas que, quando montados verticalmente na instalação, formam uma matriz de 32 drivers com 200 cm (6,6 pés) de altura. A altura oferece um excelente controle de padrão sobre uma ampla largura de banda, além de ótima distância de projeção. Com a combinação de qualidade de som, controle de padrão e design compacto, a CBT 200LA-1 é ideal para vários tipos de locais, incluindo instalações com muita reverberação e aquelas que exigem projeção muito alta ou um controle de padrão até em frequências baixas. Os tipos de locais incluem centros de transporte, centros de conferência, catedrais, espaços multiusos, ginásios e parques temáticos, entre muitos outros. O design compacto se adapta bem em qualquer tipo de arquitetura e decoração. A CBT 200LA-1 pode ser instalada em espaços internos ou externos. Os drivers são à prova de intempéries, o gabinete ABS de fibra de vidro reforçada é excelente para uso externo, os parafusos externos são em aço inoxidável, os terminais são apropriados para espaços abertos, a tampa MTC-PC2 opcional aumenta a proteção do terminal, a tela de alumínio pintada é resistente à ferrugem, e a traseira da grade impede a passagem da água da chuva. Com a MTC-PC2, a caixa tem classificação IP-55 segundo a norma IEC529.
Especificações
| Especificações Gerais | |
|---|---|
| Componentes | 32 drivers full-range de 50 mm (2") |
| Faixa de frequência (-10 dB) | 80 Hz a 20 kHz |
| Frequência de resposta (±3 dB) | 130 Hz a 18 kHz (cobertura limitada, modo de música) |
| Cobertura vertical (modo estreito) | 15° (500 Hz a 16 kHz, +15°/-2° [ |
| Cobertura vertical (modo amplo) | 30° (400 Hz a 12 kHz, +15°/-8°, [ |
| Cobertura vertical (modo de gradiente progressivo assimétrico) | (Módulo da caixa superior com o ajuste "Estreito" e o módulo inferior com o ajuste "Amplo", para cobertura tipo J, enviando som mais alto para a parte mais distante da área de cobertura) 22.°(+7° com o eixo virado para cima; -15° com o eixo virado para baixo, 300 Hz a 12 kHz, +15°/-8°, [ |
| Cobertura horizontal | 150° (média, 1 kHz a 4 kHz, ±20°) |
| Sensibilidade – Estreita | (Modo de fala) 95 dB (2 kHz a 5 kHz) ; (Modo de música) 92 dB (150 Hz a 18 kHz) |
| Sensibilidade – Ampla | (Modo de fala) 93 dB (2 kHz a 5 kHz) ; (Modo de música) 90 dB (150 Hz a 18 kHz) |
| Sensibilidade – Modo de gradiente progressivo assimétrico (no eixo) | (Modo de fala) 94 dB (2 kHz a 5 kHz) ; (Modo de música) 91 dB (150 Hz a 18 kHz) |
| Impedância nominal (direta) | 8 Ω por metade (superior e inferior) com 4 ohms no total (no modo de passagem). Min-Z do sistema = 2,9 Ω. |
| Encaixe Encaixe para o funcionamento correto, os dois módulos de caixa (superior e inferior) devem ser encaixados na mesma polaridade. Recomendamos encaixar em paralelo os dois terminais de entrada do painel traseiro. | O encaixe deve ser feito na mesma polaridade |
| Potência (modo de passagem) | 650 W (2.600 W de pico) ; 2 h 400 W (1.600 W de pico) 100 h |
| Pressão sonora máx. – Estreita | (Modo de fala) 123 dB cont. méd. (129 dB de pico) ; (Modo de música) 120 dB cont. méd. (126 dB de pico) |
| Pressão sonora máx. – Ampla | (Modo de fala) 121 dB cont. méd. (127 dB de pico) ; (Modo de música) 118 dB cont. méd. (124 dB de pico) |
| Pressão sonora máx. – Modo de gradiente progressivo assimétrico (no eixo) | (Modo de fala) 122 dB cont. méd. (128 dB de pico) ; (Modo de música) 119 dB cont. méd. (125 dB de pico) |
| Tipo do transformador de 70 V/100 V | Ajustado individualmente em cada módulo de caixa (superior e inferior) 120 W, 60 W, 30 W (15 W a 70 V apenas) e 8 Ω direto via switch. Total (com módulos superior e inferior no mesmo ajuste) 240 W, 120 W, 60 W (30 W a 70 V apenas) e 4 Ω direto. Perda de inserção máx. inferior a 1 dB em qualquer configuração de entrada. |
| Conectores | Dois (um para a metade superior e outro para a inferior), tira de terminais com parafuso inferior, base em cobre revestida de zinco, parafusos e arruelas de metal niqueladas. Lingueta aberta de 9 mm externo e 4 mm interno (lingueta nº 6, 8 ou 10) ou fio aberto (até 12 AWC/2,5 mm2) |
| Capacidade em ambiente externo | classificação IP-55, por IEC529, quando instalada com a tampa do painel MTC-PC2 opcional. Resistente a UV, umidade e ar-ácido/névoa salina ASTM G85 de 200 h. |
| Configuração | Duas peças (metades superior e inferior), cada uma com 100 cm de altura, conectadas via placa acopladora. Observe a orientação de cada peça para cima ou para baixo. |
| Pontos de inserção | 28 pontos de inserção M6 no painel traseiro (36 no total com 8 pontos centrais utilizados pela placa acopladora). |
| Montagem | Pivô / suporte de parede inclinável incluído (deve ser montado nos pontos rosqueados da placa acopladora) com inclinação de ±80° para esquerda e direita em variação contínua (à inclinação de até ±5° para cima/para baixo), inclinação de ±10° para cima e para baixo com ajuste contínuo, além de ângulos de inclinação fixos em intervalos de 5° até ±10°. 28 pontos de montagem rosqueados disponíveis (diâmetro M6 x largura da rosca M1 x profundidade de 17 mm) no painel traseiro. Os pontos de montagem rosqueados podem ser usados para suspensão. Compatível com suportes OmniMount 30.0 |
| Acessórios inclusos | Pivô giratório/suporte inclinável de parede, placa acopladora |
| Acessórios opcionais | Placa MTC-PC2 para o painel de terminal, suporte MTC-CBT-FM1 rebaixado para montagem embutida em parede (exige duas peças); suporte MTC-CBT-SMB1 de montagem em pé para uso com suportes de caixa de 35 mm (exige suporte com alta resistência) |
| Dimensões | |
| Altura | 2.000 mm (78,8") |
| Largura | 98,5 mm (3,8") |
| Profundidade | 153 mm (6,0") |
| Peso líquido | 14,6 kg (33 lb) |
| Design | |
| Enclosure | Fiberglass reinforced ABS cabinet, painted aluminum grille |
Características
Constant Beamwidth Technology™ patenteadaTem cobertura de banda larga de direção constante até as frequências mais altas e reduz as áreas sem cobertura
Cobertura de padrão vertical alternávelAjustes de 30° para projeção média e de 15° para projeção longa
Largura estreita de 98,5 mm (3,8 pol)Combina visualmente com várias aplicações
Altura de 200 cm (6,6 pés)Amplia o controle de padrão para incluir as frequências mais baixas
Ajuste de cobertura vertical com gradiente progressivo assimétricoDireciona mais som para partes mais distantes da área de cobertura, deixando mais consistente o nível do som desde a frente até a parte de trás. A extensão do gradiente progressivo é ajustável.
Dynamic SonicGuard™Maximiza a clareza nos agudos e protege os drivers contra danos por sobrecarga
